Klinasti jermenski pogon



Oblikovanje klinastega jermena

(1) Pogon klinastega jermena so običajno neskončni obročasti jermeni. Za lažjo namestitev je treba prilagoditi razmik gredi in prednapetost. Pri prenosu brez napenjalnega kolesa se mora položaj ležaja ene gredi premikati po dolžini jermena.

(2) Struktura prenosa mora olajšati namestitev in zamenjavo pogona klinastega jermena.

(3) Pri vodoravnem ali skoraj vodoravnem klinastem jermenskem pogonu mora biti napet rob jermena na dnu, ohlapen rob pa na vrhu, kar lahko poveča kot zavitja velikih in majhnih jermenic.

(4) Pri pogonu več klinastih jermenov je treba dolžino klinastega jermena na istem kolesu uskladiti, da se prepreči neenakomerna porazdelitev obremenitve vsakega klinastega jermena. Vse jermene je treba zamenjati hkrati.

(5) Uporaba prenosa napenjalnega kolesa bo povečala upogibne čase jermena in skrajšala življenjsko dobo jermena.

(6) V prenosni napravi mora biti ravnost osrednje ravnine kolesnega utora, ki ustreza obema jermenicama, manjša od 0.002a (a - razmik gredi); Vzporednost osi škripca mora biti manjša od 0,006a.

(7) Navadni klinasti jermeni in ozki klinasti jermeni se ne mešajo v isti pogon.

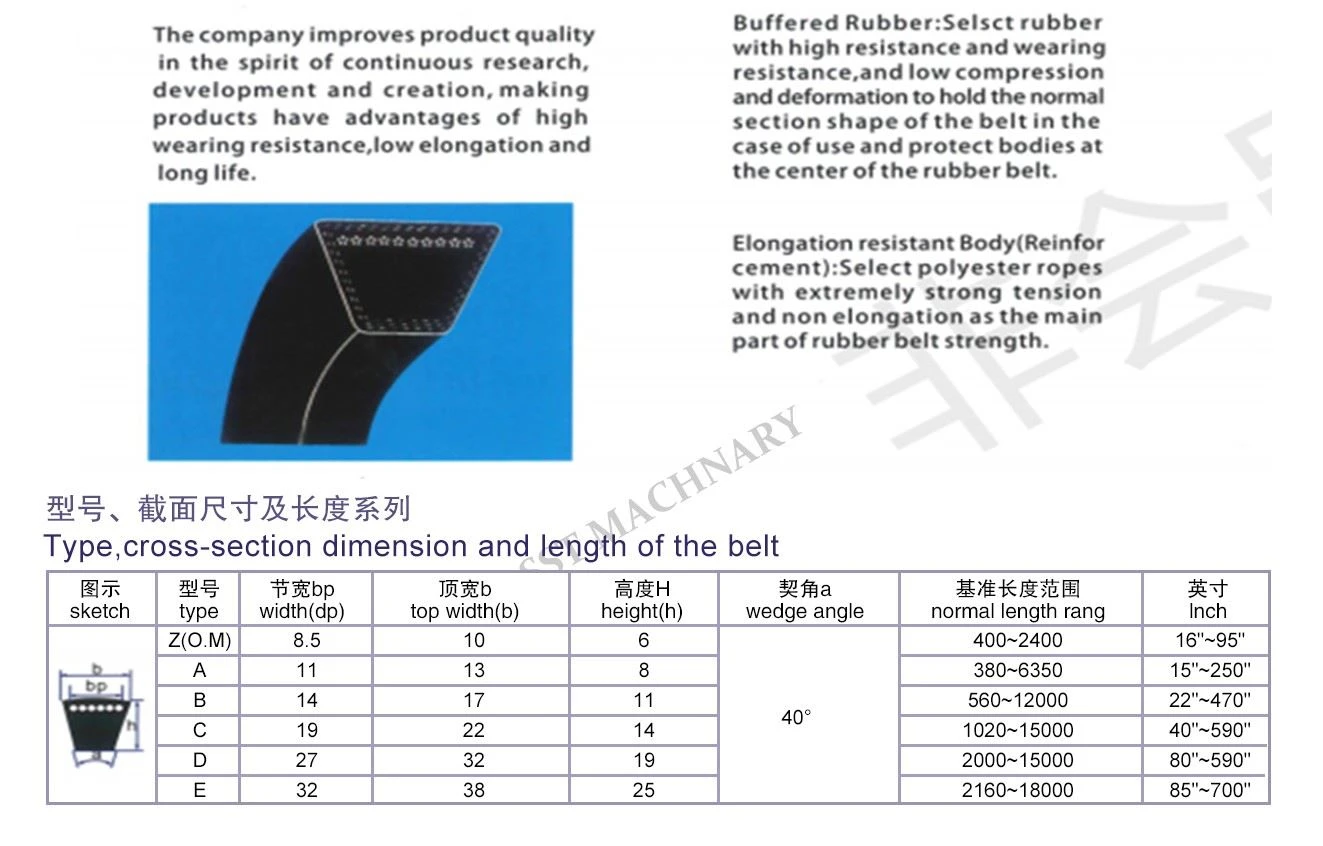

Klinasti jermen je neskončni jermen brez spojev. Njegov presek je enakokraki trapez, obe strani pa sta delovni ploskvi. Spodnja površina jermena ni v stiku s spodnjo površino utora kolesa. Klinasti jermen je sestavljen iz tkanine, zgornje gume, nateznega telesa in spodnje gume. Natezno telo je razdeljeno na strukturo jedra vrvi in ​​strukturo jedra vrvi. Klinasti jermen jedrne strukture je enostaven za izdelavo in ima visoko natezno trdnost; Klinasti jermen s strukturo jedra iz vrvi je prilagodljiv in primeren za priložnosti z visoko hitrostjo.



Pogon klinastega jermena je vsestranska in učinkovita komponenta za prenos moči med gredmi. Ima edinstveno trapezoidno zasnovo, ki se varno zaklene v jermenice gredi. Ta posebna oblika omogoča, da se klinasti jermen tesno prilega utorom jermenic, kar izboljša površinski stik in zagotavlja boljšo stabilnost.
Ko je uporabljena napetost, navpične sile, ki delujejo pravokotno na vrh klinastega jermena, pritisnejo njegove stranice na utore jermenic. Ko se te sile povečajo, postane jermen močneje zagozden v jermenice, kar poveča trenje med površinami jermena in jermenice. Ta izboljšan oprijem omogoča večji prenos navora in zmanjšuje izgubo moči zaradi zdrsa.
