Naklon prestave

ISO (Mednarodna organizacija za standardizacijo) določa, da enota, ki predstavlja velikost zobnika, uporablja modul. Vendar se dejansko uporabljajo drugi načini za predstavitev velikosti orodja.

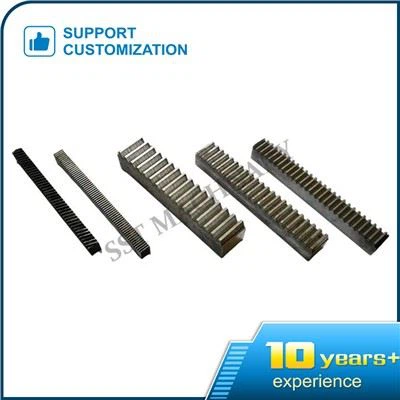

Modulza naklon zobniške letve

Modul M=1 (P=3.1416) modul M=2 (P=6.2832) modul M=4 (P=12.566 )

Naklon zobniške letve (P) je mogoče dobiti z množenjem modula s PI. Korak je dolžina med dvema sosednjima zoboma. P=Pi x modul (π m)

CP (tedenski festival)

Obodni korak zobniške letve je obodni korak. To je korak (P). Na primer, zobnik z razmikom cp5cp10cp15cp20 je mogoče izdelati z uporabo obodnega razmika CP.

Razmerje pretvorbe z modulom M=CP /π DP (premer odseka)

V angleščini se imenuje premer pitch.

Po standardu ISO je enota za dolžino mm. Vendar pa so v Združenih državah, Veliki Britaniji in drugih državah kot enoto za dolžino uporabljali palec. V teh državah se DP uporablja za predstavitev velikosti orodja.

Pretvorbeno razmerje z modulom M=25.4/dp

"Modul" se nanaša na razmerje (m, t/π) med razmikom zob t in pi istih stranskih profilov zob dveh sosednjih zobnikov v mm. Modul je eden najosnovnejših parametrov zob modularnega zobnika. Večji kot je modul, višji in debelejši so zobje zobnikov. Če je število zob zobnika fiksno, večja je radialna dimenzija zobnika. Standardi modularne serije so oblikovani v skladu z zahtevami načrtovanja, izdelave in nadzora. Pri zobnikih z neravnimi zobmi ima modul razliko med običajnim modulom mn, čelnim modulom ms in aksialnim modulom x. Vse temeljijo na razmerju med njihovim posameznim razmikom med zobmi (normalni razmik med zobmi, razmak med čelnimi zobmi in aksialni razmik med zobmi) in obsegom, tudi v milimetrih. Pri stožčastih zobnikih lahko modul razdelimo na veliki končni modul me, srednji končni modul mm in mali končni modul ml. Za orodja obstajajo ustrezni moduli orodja mo itd.

Standardni moduli se pogosto uporabljajo.

Standardni modul je najosnovnejši parameter pri metričnem zobniškem pogonu, polžastem pogonu, sinhronskem jermenskem pogonu, raglji, zobniški sklopki, splineju in drugih delih. Igra vlogo osnovnih parametrov pri načrtovanju, izdelavi in ​​vzdrževanju zgornjih delov (glej cilindrični zobniški pogon, polžni pogon itd.).
