BSP hidravlični priključek

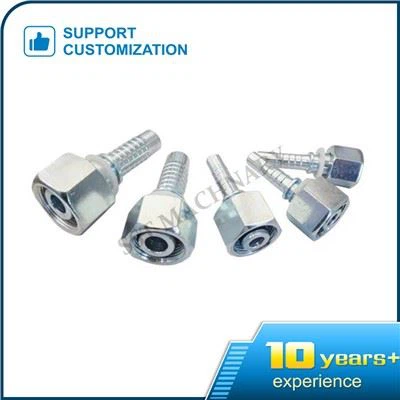

Z več stožčastim sedežem je kodna številka tega hidravličnega ženskega priključka BSP 22111/22141/22191, običajni navoj je od G1/8"x28-G2"x11.Material hidravličnega priključka BSP je jeklo, obdelava je belo pocinkana.

NPT, PT, G so vsi cevni navoji.

NPT je okrajšava za nacionalni (ameriški) cevni navoj, ki pripada ameriškemu standardnemu 60-stopinjskemu koničnemu cevnemu navoju, ki se uporablja v Severni Ameriki.

PT je okrajšava za cevni navoj, kar je 55-stopenjsko zaprt konični cevni navoj, ki spada v družino navojev Whitworth in se večinoma uporablja v Evropi in državah Commonwealtha. Običajno se uporablja v industriji cevi za vodo in plin, konus je določen kot 1:16.

G je 55-stopinjski navoj za tesnilne cevi brez navoja, ki spada v družino navojev Whitworth. Označeno z G pomeni cilindrični navoj.

Poleg tega se oznake 1/4, 1/2 in 1/8 v navoju nanašajo na premer cevi v palcih.Insajderji običajno navajajo velikost navoja v centih, 1 palec je enak 8 centom, 1/4 palca je enak 2 centoma itd.

G je splošno ime za cevne navoje, delitev 55 in 60 stopinj pa je funkcionalna, splošno znana kot cevni krog. To pomeni, da je navoj obdelan s cilindrične površine.

ZG je splošno znan kot cevni stožec, kar pomeni, da je navoj obdelan s stožčasto površino, splošni spoj cevi za vodo pa je takšen.

Rc pomeni stožčasti notranji navoj, ZG pomeni stožčasti cevni navoj, 3/4" pomeni palčno oznako, ki je 3/4-palčni konični cevni navoj, nacionalni standard določa, da je največji premer navoja ZG 3/4" 26,44 mm.Njegov prikaz naj bo: ZG 3/4″. kjer je (〃) simbol za palec. En palec je enak 8 centom. Izvor 3/4 je 6/8=3/4. Splošno znano kot 6 točk.

Isti ZG 1/2″ glavni premer navoja ≈ 21 mm. Splošno znano kot 4 točke. Glavni premer navoja ZG 1″ ≈ 33 mm. Splošno znan kot 1 palec. ZG 1 1/2″ cev z navojem OD ≈ 48 mm. Splošno znan kot 1 palec in pol.

Stožčasti cevni navoji so zelo podobni cevnim navojem, razlika je le v stožci. Upoštevajte, da so osnovne mere za razlikovanje cevnih navojev od običajnih navojev drugačne.DN je nazivni premer
